電力氣象監測預警與風險評估解決方案

2017-02-15 09:38:57 | 查看:

【摘要】: 2008年初，我國西南地區經歷了罕見大范圍長時間低溫雨雪冰凍特大氣象災害，江淮等地出現了30~50厘米的積雪，貴州、湖南的電線結冰

2008年初，我國西南地區經歷了罕見大范圍長時間低溫雨雪冰凍特大氣象災害，江淮等地出現了30~50厘米的積雪，貴州、湖南的電線結冰直徑達到30~60毫米，給電力系統的正常運轉和日常供電造成了嚴重影響。冰災過后，相關部門深刻認識到極端氣象災害對電網系統的巨大破壞性，如果能夠提前識別風險，在災害來臨前采取有效的防范措施，就能將氣象災害對電網的破壞降低到最小。除低溫凝凍外，高溫、大風、雷暴、暴雨等氣象因素對電網的安全穩定運行也會產生重大影響。因此，對氣象災害進行及時準確的預報預警，提前做好應對災害的處理預案，是保衛電網安全和保證可靠供電的最直接和有效的途徑。

智慧電力氣象監測預警與風險評估解決方案，采用SOA技術架構，提供集電網空間信息定位、多源氣象數據顯示、氣象災害監測預警、電網負荷預測、災害風險評估、服務產品制作與發布等功能為一體的平臺，旨在為電力部門工作人員、氣象預報人員、決策用戶、行業用戶及相關科研人員提供更為專業的電力氣象監測預警和風險評估服務。
本解決方案能夠滿足氣象部門和電力部門對電力氣象行業服務的眾多共性需求，提供專業的電網空間信息服務、進行科學的氣象災害影響評估、快速啟動電網氣象災害應急響應，對于氣象部門快速發布預報預警信息、電力部門及時調度相關物資都具有重要意義。
功能介紹
（1）高分辨率地理底圖
系統采用瓦片地圖技術，支持高分辨率基礎地理數據的無縫接入和在線瀏覽，包括各級行政區劃、道路、河流、水庫、氣象站點等，并能在矢量圖、地形圖、影像圖三種背景底圖之間切換顯示。

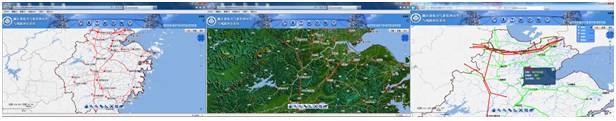

基礎底圖切換
（2）專題要素疊加顯示
通過圖層控制面板，控制輸變電線路、桿塔、各級變電站、水電廠、火電廠等電網專題要素的顯示與隱藏。每個要素層賦以特定的符號和顯示風格，可以直觀瀏覽電網線路的空間分布情況，快速定位并查看要素的相關屬性信息。

電網結構展示
（3）多源氣象數據集成
系統以樹狀目錄導航方式，在豐富的基礎地理底圖之上，提供對多種來源氣象實況數據、預報數據的疊加顯示和對比分析，包括地面填圖、高空填圖、自動站、區域站、雷電、污閃霧閃、雷達、云圖、數值預報、精細化預報、城市預報、電網負荷預報、電網覆冰預報等數據類型。
能夠對顯示風格靈活配置，支持離散點、等值線、等值面顯示方式，支持時序數據的動畫播放。

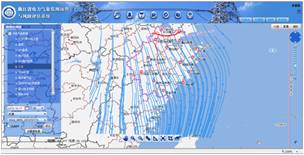

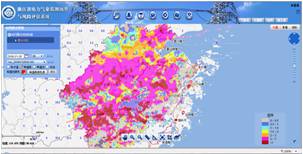

風場流線數據顯示	覆冰預報在線插值

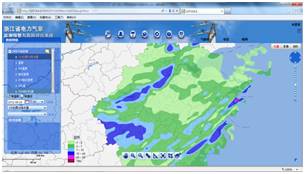

預報與實況數據對比展示	1小時累計降水預報數據顯示

（4）歷史數據查詢統計
系統提供對電力氣象歷史資料的查詢統計功能，包括單站正點資料統計、區域定時資料統計、區域時段資料統計、多站定時資料查詢。能夠按站點、時間、要素、空間范圍等多種條件對氣象數據進行組合查詢，統計結果支持數據表、統計圖、地圖疊加顯示等多維度查看方式。

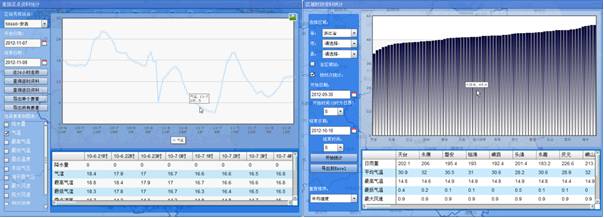

圖 9 歷史數據查詢統計

（5）電力災害監測報警
系統支持站點閾值管理和報警方式設置，業務人員選擇監測要素，啟動監測后，能夠對實況數據進行立體監測，一旦超出閾值立即報警提醒。支持地圖閃爍、語音提示、表格高亮、短信提醒等多種報警方式。支持預警信號監測報警，業務人員能夠進行預警信號歷史查詢，預警信號樣式設置。通過冒泡的方式顯示預警詳細信息。

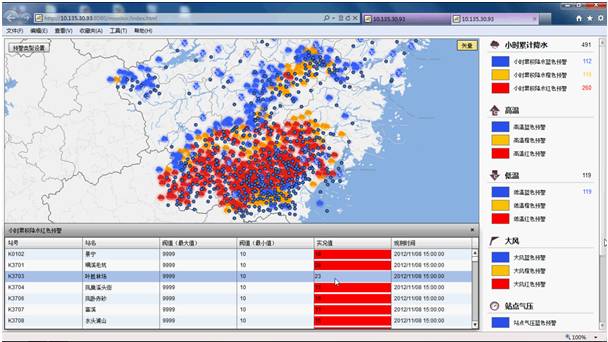

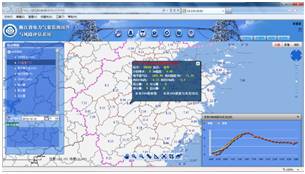

實況監測報警

系統支持電網覆冰實時數據、監控圖像的查詢與顯示，并能通過在線路上監測設備傳回的覆冰實況圖進行覆冰厚度判讀。當覆冰超過監測閾值時，業務人員結合各級冰凍災害區域內的氣象信息和融冰裝置分布，調用電網冰災應急決策模型，自動生成電網冰災防治決策與應急決策方案。
系統提供臺風信息檢索分析模塊，集臺風信息展示、臺風監控報警、歷史臺風資料查詢、風雨數據同步展示與統計分析等功能為一體，為電力及氣象部門及時獲取臺風信息、預測臺風路徑、評估臺風影響、快速啟動氣象災害應急響應提供有力保障。

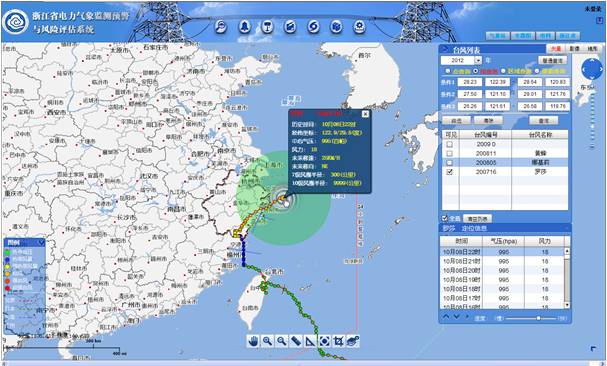

臺風檢索-點查詢

（6）電網災害風險評估
系統提供對電網常見災害風險評估功能，包括雷電災害風險評估、覆冰災害風險評估、大風災害風險評估。支持電網災害歷史評估風險圖、強度圖、密度圖的查詢與顯示。
同時，基于內置的災害評估模型，可以根據氣象實況數據進行電網災害點密度圖制作或線路落雷密度分析，反演受影響的線路和桿塔信息，實現災害的實時評估。業務人員還可以根據區域差異，實時調整模型參數。

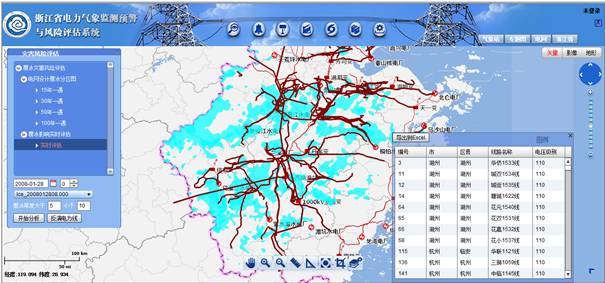

覆冰實時評估

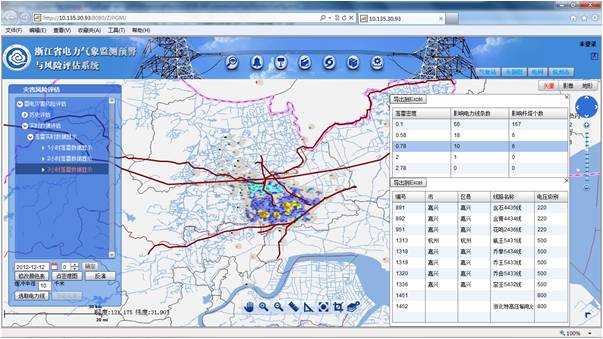

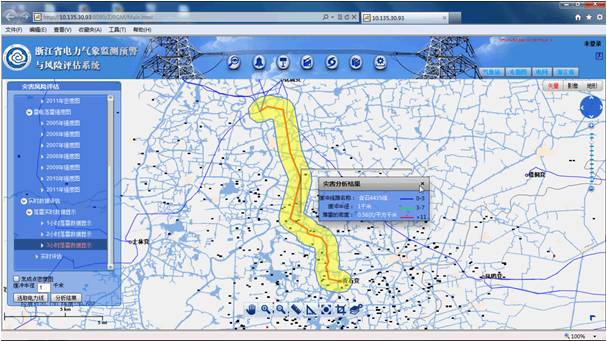

線路緩沖區-落雷密度分析

落雷點密度圖反演-電力線路

（7）服務產品制作分發
系統集成多源天氣預報數據，為預報員進行天氣過程分析提供參考。預報員可以在線填寫結論，進行會商服務產品的制作與發布。
系統提供常用的預報預警產品模板，支持預報落區繪制、電力線路反演、文字產品包裝等服務產品的一鍵式制作功能。
制作某一個服務產品時，系統從預報詞條庫中快速識別并提取相關詞條，自動反演災害落區內的電網信息及社會經濟信息，快速完成服務產品的制作與包裝，大大減少了業務人員的手工輸入操作，保證了電力氣象業務運行的高效性和規范性。
系統具備良好的參數配置性和功能擴展性，可以根據需要擴充各類服務產品模版。服務產品制作完成后，可以對服務產品進行快速分發和統一管理，按照時間、關鍵字、分發方式對產品進行快速查詢，并以列表方式顯示產品的類型、期號、分發時間、內容及制作時間等信息。

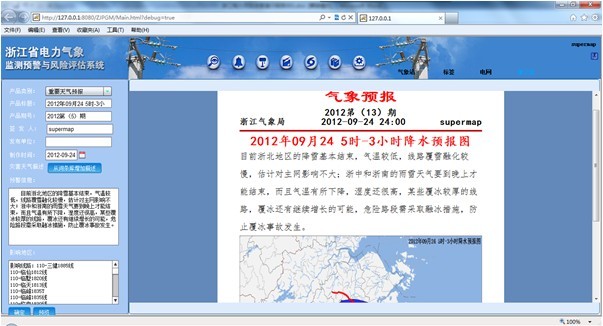

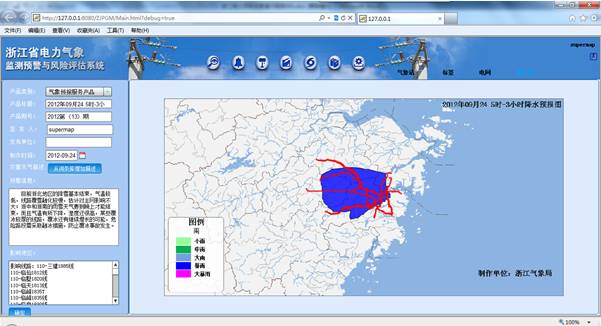

圖形產品制作

文字產品包裝

功能特色
◆ 統一的層次化擴展的技術架構體系
◆ 多源數值預報數據快速集成與展示能力
◆ 電力氣象災害實時監測與自動報警能力
◆ 電網災害風險在線評估與線路反演能力
◆ 天氣預報會商與災害預報產品制作能力
◆ 支持本地化擴展與需求定制
◆ 支持多用戶終端及高效體驗

TAGS：風險評估氣象解決方案
